中央空调

空调用制冷技术属于普通制冷范围，主要是采用液体气化制冷法。（主要是利用液体气化过程要吸收比潜热，而且液体压力不同，其沸点也不同，压力越低，沸点越低。）根据热量从低温物体向高温物体转移的不同方式，可分为：蒸气压缩式制冷、吸收式制 冷。

蒸气压缩式制冷　　制冷原理

中央空调

       压缩机

　　制冷压缩机是蒸气压缩式制冷装置的一个重要设备。制冷压缩机的形式很多，根据工作原理的不同，可分为两大类：容积式制冷压缩机和离心式制冷压缩机。目前常用的压缩机主要有活塞式压缩机、涡旋式、螺杆式以及离心式压缩机，如图2-3所示。

　　容积式制冷压缩机是靠改变工作腔的容积，将周期性吸入的定量气体压缩。常用的容积式制冷压缩机有往复活塞式制冷压缩机和回转式制冷压缩机。

　　离心式制冷压缩机是靠离心力的作用，连续地将所吸入的气体压缩。这种压缩机的转数高，制冷能力大。目前，国外空调用氟利昂离心式制冷压缩机的单机制冷量高达30000kw。

        制冷剂制冷剂

　　    制冷剂是制冷装置中进行制冷循环的工作物质，其工作原理是制冷剂在蒸发器内吸收被冷却物质的热量而蒸发，在冷凝器中将所吸收的热量传给周围的空气或者水，而被冷却为液体，往复循环，借助于状态的变化来达到制冷的作用。常用制冷剂有氨（R717）、氟利昂（R22、R134a、R404A等）。

　　载冷剂

　　载冷剂是一种中间物质，如常用的空调冷冻水，其在蒸发器内被冷却降温，然后远距离输送，来冷却需要被冷却的物体。目前常用的载冷剂有水，它只能用于高于0 ℃的条件，当要求低于0 ℃时。一般采用盐水，如：氯化钠或者氯化钙水溶液或者采用乙二醇、丙二醇等有机化合物的水溶液。

　　吸收式制冷

　　吸收式制冷是液体气化的一种形式，它和蒸气压缩式制冷一样，是利用液态制冷剂在低温低压下气化以达到制冷的目的。所不同的是：蒸气压缩式制冷是靠消耗机械功（或电能）使热量从低温物体向高温物体转移，而吸收式制冷则是靠消耗热能来完成这种非自发过程的。

　　制冷原理

　　吸收式制冷机主要由四个交换设备组成，即发生器、冷凝器、蒸发器和吸收器，它们组成两个循环环路：制冷剂循环与吸收剂循环。左半部是制冷剂循环，属逆循环，由冷凝器、节流装置和蒸发器组成。高压气态制冷剂在冷凝器中向冷凝器中向冷却介质放热被凝结为液态后，经节流装置减压降温进入蒸发器；在蒸发器内，该液体被气化为低压气态，同时吸取被冷却介质的热量产生制冷效应。这些过程与蒸气压缩式制冷完全相同。右半部为吸收剂循环（图中的点画线部分），属正循环，主要由吸收器、发生器和溶液泵组成，相当于蒸气压缩式制冷的压缩机。在吸收器中，用液态吸收剂不断吸收蒸发器产生的低压气态制冷剂，以达到维持蒸发器内低压的目的；吸收剂吸收制冷剂蒸气而形成的制冷剂-吸收剂溶液，经溶液泵升压后进入发生器；在发生器中该溶液被加热、沸腾，其中沸点低的制冷剂气化形成高压气态制冷剂，进入冷凝器液化，而剩下的吸收剂溶液则返回吸收器再次吸收低压气态制冷剂。　

　　吸收剂

　　吸收式制冷机中的吸收剂通常并不是单一物质，而是以二元溶液的形式参与循环的，吸收剂溶液与制冷剂—吸收剂溶液的区别只在于前者所含沸点较低的制冷剂量比后者少，或者说前者所含制冷剂的浓度比后者低。二元溶液通常有溴化锂水溶液、氨水溶液等。

　　中央空调制冷系统的选择，应根据负荷大小、能源提供方式、便利程度等多种客观条件决定。其中活塞式制冷压缩机多为中型（标准制冷量60~600KW）和小型（小于60KW），但是由于其噪音大、效率低切容易发生故障，目前使用的已不多；涡旋式制冷压缩机目前主要用于小型制冷系统，在家用空调以及商用VRV等小型系统大量使用；而螺杆机具有结构简单、可靠性高及操作维护方便，另外技术成熟等一系列独特的优点，已经广泛应用于空调中；离心式压缩机结构简单紧凑，运动件少，工作可靠，经久耐用运行费用低，一般适用大于500RT的制冷系统中，并且可以实现无级调节，使机组的负荷在30%~100%范围内工作。通常情况下，多采用电制冷，在燃气或燃煤资源丰富的地区，可采用吸收式制冷。

中央空调

　　2、工艺性空调; 又称恒温恒湿空调,使室内空气温度、湿度、气流速度、洁净度等参数控制在一定范围内,以满足生产工艺的要求.

　　3、制冷量: 空调器进行制冷运行时,单位时间内,低压侧制冷剂在蒸发器中吸收的热量.常用单位为W或KW。

　　4、热泵制热量； 空调器进行热泵制热运行时（热泵辅助电加热器应同时运行）单位时间内送入密闭空间、房间或区域内的热量。

　　5、性能系数: 制冷(热)循环中产生的制冷(热)量与制冷(热)所耗电功率之比为性能系数.制冷时称为能效比,用EER表示:制热时称为性能系数,用COP表示.

　　6、制冷剂: 制冷剂即制冷工质,是制冷系统中完成制冷循环的工作介质.制冷剂在蒸发器内吸取被冷却的对象的热量而蒸发,在冷凝器内将热量传递给周围空气或水而被冷凝成液休体.制冷机借助于制冷剂的状态变化,达到制冷的目的.

　　7、载冷剂: 载冷剂是指在间接制冷系统中用以传送冷量的中间介质.载冷剂在蒸发器中被制冷剂冷却后,送到冷却设备冷却,吸收被冷却物体或环境的热量,再返回蒸发器被制冷剂重新冷却,如此不断循环,以达到连续制冷的目的.

　　8、风机盘管: 集中央空调系统中常用的换热设备,由肋片管和风机等组成,载冷剂流经风机盘管(管内)时与管处空气换热,使空气降温.风机盘管属于空气冷却设备.

　　9、水冷冷水机组: 水冷冷水机组属于中央空调系统中的制冷机组部分,其载冷剂为水,称为冷水机组,而冷凝器的冷却为利用常温水的换热降温来实现,故称为水冷机组.与水冷机相对的称为风冷机组,风冷机组的冷凝器由与室处空气的强制通风换热达到冷却目的. 10、冷却塔; 借助空气使水得到冷却的专用设备,一般安装在楼房的顶部.在制冷、电力、化工等许多行业中,.从冷凝器等设备中排出的热的冷却水,都是经过冷却塔冷却后循环使用的.

　　11、VRV系统: 是Variable Refrigerant Volume系统的简称，即制冷剂流量可变式系统。其形式为一组室外机，由功能机和恒速机，变频机组成。通过并联室外机系统，将制冷管通集中进入一个管道系统，可以方便地根据室内机的容量的匹配，对室内机的合适的容量从122.5以1.5KW的级差进行选择，即最多一组室外机可连接30台室内机。室内机有天花板嵌入式、挂壁式、落地式等。型式不同的室内单机可连接到一个制冷回路上，并可进行单独控制。室内单机最小容量为0.6KW，最大为3.75KW，室内机的容量可在室外机容量的50%到130%内调节。

　　12．模块机： 在VRV系统的基础上发展而来，在1985年，由澳大利亚捷丰集团发明并申请专。它将传统的氟利昂管路改变为水路系统，将室内外机合并为制冷机组，室内机改为风机盘管。利用载冷剂水的换热来实现制冷过程，模块机由于能够根据冷负荷要求自动调节启动机组数量，实现灵活组合而得名。

　　13．活塞式冷水机组； 活塞式冷水机组就是把实现制冷循环所需的活塞式制冷压缩机、辅助设备及附件紧凑地组装在一起的专供空调用冷目的使用的整体式制冷装置。活塞式冷水机组单机制冷从60到900KW，适用于中，不工程。

　　14．螺杆式冷水机组； 螺杆式冷水机组是提供冷冻水的大中型制冷设备。常用于国防科研、能源开发、交通运输、宾馆、饭店、轻工、纺织等部门的空气调节，以及水利电力工程用的冷冻水。螺杆式冷水机组是由螺杆制冷压缩机组、冷凝器、蒸发器以及自控无件和仪表等组成的一个完整制冷系统。它具有结构紧凑、体积小、重量轻、占地面积小、操作维护方便、运转平稳待优点，因而获得了广泛的应用。其单机制冷量从150到2200KW，适用于中、大型工程。

　　15．离心式冷水机组； 是由离心式制冷压缩机和配套的蒸发器、冷凝器和节流控制装置以及电气表组成整台的冷水机组。单机制冷量从700至4200KW。其适用于大、特大型工程。

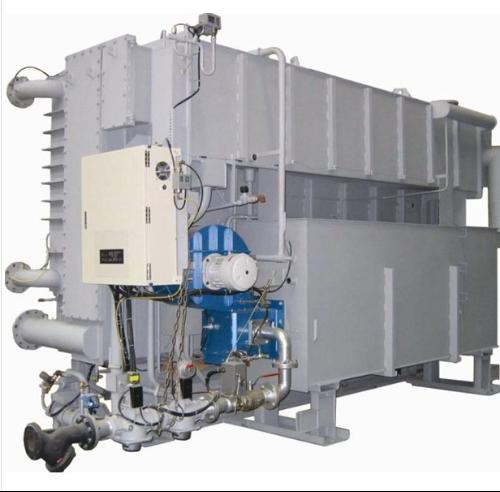

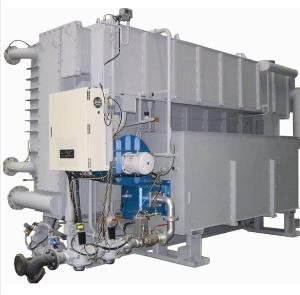

　　16．溴化锂吸收式冷水机组： 以热能为动力，以水为制冷剂，以溴化锂溶液为吸收剂，制取0℃以上的冷媒水，可用作空调或生产工艺过程式的冷源。溴化锂吸收式以热能为动力，常见的有直燃型、蒸汽型、热水型三类，其冷量范围为230到5800KW，适用于中型、大型、特大工程。

国内中央空调产业部分领先技术

国内部分中央空调领先技术

　　余热回收领先技术

       热回收技术是暖通空调领域比较成熟和先进的节能环保技术，可以最大限度回收废热，节省机组用电量，提供免费生活热水；直接减少向大气的废热排放量，尤其对于南方地区具有良好的经济性。目前清华同方已将热回收技术成功应用于空气源热泵机组和水冷冷水机组中。　

　　目前国内外所生产销售的水源热泵机组多为干式系统和满液式系统。干式系统能效比比较低，而满液式系统存在液位控制难和回油困难等弊端。降膜式系统综合了干式与满液式系统的优点，不仅实现了高效，尤其应用了新的压差回油方式更加稳定、可靠。降膜式全热回收水源热泵技术采用降膜式蒸发器达到高效运行，相比满液式机组只需更少的制冷剂充注量，对环境影响更小；采用了双管束的壳管冷凝器实现供冷的同时回收冷凝废热加以利用，以提供生活用热水。而传统做法是采用双换热器串并联工作，或在工程系统中实现。双换热器系统控制复杂，可靠性差；工程系统实现的所回收的热水品位偏低。而本项目采用的双管束换热器实现热回收均克服了以上弊端。

　　采用双管束壳管冷凝器保证冷却水和回收的生活热水独立运行、自由切换且互不污染，完美实现全热回收功能。　

　　采用降膜式蒸发器提高机组运行效率，提高了维护性能。提高了制冷性能系数（能效比）；提高了蒸发器的换热性能，降低材料成本；降膜式蒸发器的传热温差小，可适当加大水的温差，因而减少了使用的地下水流量和水泵功耗。维修方便：冷媒水在管内流动，可通过打开端盖，清理水侧污垢；制冷剂充注量小，更符合环保的要求。　

　　采用间歇式压差回油方案，简洁、运行可靠。新压差回油方案：集油时，高压电磁阀关闭，压力平衡电磁阀打开，油自蒸发器通过单向阀流至集油器。回油时，压力平衡电磁阀关闭，高压电磁阀打开，利用高压将油压回压缩机。通过时间继电器控制电磁阀动作实现间歇式回油。　

　　经合肥通用机电产品检测院检测，同方人环的降膜式全热回收水源热泵机组，实测名义制冷能效比达5.97，比国家标准（≥4.60）高出30%；制冷热回收运行时的综合能效比（综合能效比定义：制冷量与制热量之和同功率的比值）达到7.09；名义制热能效比达到4.72，比国家标准（≥3.60）高出31%。同时，机组性能已达到“中标认证中心”规定的“水源热泵机组节能产品认证技术要求”中的节能机组要求，同时达到国家发改委提出的“十一五期间水源热泵机组”攻关技术参数，机组的性能已达到世界一流水平。目前，该技术已经申报了国家专利一项。该技术的研发成功，符合世界空调领域“节能、环保”的发展趋势，同时也符合国家节能减排的号召，具有很高的经济利益和深远的社会利益。

　　中央空调常见的问题分析

　　1、吸气温度过高 ——主要是由于吸气过热度增大造成，注意吸气温度高不代表吸气压力高，因为吸气是过热蒸汽。
　　正常情况下压缩机缸盖应是半边凉、半边热。若吸气温度过高则缸盖全部发热。如果吸气温度高于正常值，排气温度也会相应升高。
吸气温度过高的原因主要有:
　　(1)系统中制冷剂充注量不足，即使膨胀阀开到最大，供液量也不会有什么变化，这样制冷剂蒸汽在蒸发器中过热使吸气温度升高。
　　(2)膨胀阀开启度过小，造成系统制冷剂的循环量不足，进人蒸发器的制冷剂量少，过热度大，从而吸气温度高。
　　(3)膨胀阀口滤网堵塞，蒸发器内的供液量不足，制冷剂液体量减少，蒸发器内有一部分被过热蒸汽所占据，因此吸气温度升高。
　　(4)其他原因引起吸气温度过高，如回气管道隔热不好或管道过长，都可引起吸气温度过高。

　　2、吸气温度过低——主要是蒸发器供液量偏大导致吸气过热度低造成的。
　　（1)制冷剂充注量太多，占据了冷凝器内部分容积而使冷凝压力增高，进入蒸发器的液体随之增多。蒸发器中液体不能完全气化，使压缩机吸人的气体中带有液体微滴。这样，回气管道的温度下降，但蒸发温度因压力未下降而未变化，过热度减小。即使关小膨胀阀也无显著改善。
　　(2)膨胀阀开启度过大。由于感温元件绑扎过松、与回气管接触面积小，或者感温元件未用绝热材料包扎及其包扎位置错误等，致使感温元件所测温度不准确，接近环境温度，使膨胀阀动作的开启度增大，导致供液量过多。

　　PS：压机结霜——原因一：如上；原因二：制冷剂充注量不足，会从蒸发器一直结到压缩机上(注：需核实)；原因三：由于外部原因制冷剂在蒸发器蒸发不足甚至不蒸发，此时会严重结霜，甚至造成湿压缩。（如中央空调回风不足或者空调箱过滤网严重堵塞，冷水机组主机压机回气管会结霜，排气温度也很低）

　　3、排气温度不正常 ——影响因素：绝热指数、压缩比、吸气温度
　　压缩机排气温度可以从排气管路上的温度计读出。它与制冷剂的绝热指数、压缩比(冷凝压力/蒸发压力)及吸气温度有关。吸气温度越高，压缩比越大，排气温度就越高，反之亦然。
吸气压力不变，排气压力升高时，排气温度上升;如果排气压力不变，吸气压力下降时，排气温度也要升高。这两种情况都是因为压缩比增大引起的。冷凝温度和排气温度过高对压缩机的运行都是不利的，应该防止。排气温度过高会使润滑油变稀甚至炭化结焦，从而使压缩机润滑条件恶化。
排气温度的高低与压缩比(冷凝压力/蒸发压力)以及吸气温度成正比。如果吸气的过热温度高、压缩比大，则排气温度也就高。如果吸气压力和温度不变，当排气压力升高时，排气温度也升高。
　　造成排气温度升高的主要原因有:
　　(i)吸气温度较高，制冷剂蒸汽经压缩后排气温度也就较高。
　　(Z)冷凝温度升高，冷凝压力也就高，造成排气温度升高。
　　(3)排气阀片被击碎，高压蒸汽反复被压缩而温度上升，气缸与气缸盖烫手，排气管上的温度计指示值也升高。
　　影响排气温度升高的实际因素有:中间冷却效率低，或者中冷器内水垢过多影响换热，则后面级的吸气温度必然偏高，排气温度也会升高。气阀漏气，活塞环漏气，不仅影响到排气温度升高，而且也会使级间压力变化，只要压缩比高于正常值就会使排气温度升高。此外，水冷式机器，缺水或水量不足均会使排气温度升高。冷凝压力不正常以及排气压力降低。

　　4.排气压力较高——主要是冷凝压力偏高造成，而不是压机自身原因。

　　排气压力一般是与冷凝温度的高低相对应的。正常情况下，压缩机的排气压力与冷凝压力很接近。
　　冷凝压力升高时，压缩机排气温度也升高。压缩机的压缩比增大，输气系数减小，从而使压缩机的制冷量降低。耗电量增加。如果排气温度过高，则增加了压缩机润滑油的消耗，使油变稀，影响润滑;当排气温度与压缩机油闪点接近时，还会使部分润滑油炭化并积聚在吸、排气阀口，影响阀门的密封性。
　　降低冷却介质的温度可使得冷凝温度下降，冷凝压力也随之下降，但这要受到环境条件的限制，难以人为选择。增加冷却介质流量可降低一点冷凝温度(多采用这种方法)。但不能片面地提高冷却水或空气的流量，因为这将增大冷却水泵或风扇及电机的功率，应全面综合考虑。
　　排气压力偏高会使压缩功加大，输气系数降低，从而使制冷效率下降。
　　产生这种故障的主要原因:
　　(1)冷却水(或空气)流量小，温度高;
　　(2)系统内有空气，使冷凝压力升高;
　　(3)制冷剂充注量过多，液体占据了有效冷凝面积;
　　(4)冷凝器年久失修，传热面污垢严重，也能导致冷凝压力升高。水垢的存在对冷凝压力影响也较大。

　　5、排气压力过低——主要是制冷系统管路制冷剂流量偏小甚至停止造成。
　　排气压力过低，虽然其现象是表现在高压端，但原因多产生于低压端。其原因:
　　(I)膨胀阀冰堵或脏堵，以及过滤器堵塞等，必然使吸、排气压力都下降;
　　(2)制冷剂充注量不足;
　　(3)膨胀阀孔堵塞，供液量减少甚至停止，此时吸、排气压力均降低。

　　中央空调工作原理

　　在我国，家用空调和中央空调本是两个独立的概念。家用空调一般是指窗式机、分体壁挂式和柜机等用于家庭单个空间的空调机组；而中央空调则是指具有集中的冷／热源和冷／热媒的空调系统，主要应用于宾馆、写字楼等，能够为较多的独立划分的空间提供冷量和热量的空调系统。
　　随着经济的发展，我国的人居面积有较大幅度的增长，人们对于室内空气品质的要求也越来越高：一个多居室的家庭往往需要安装多台家用空调，才能满足不同空间的温度要求。据2000年对上海市某一居民区的调查发现，平均每户拥有家用空调近2台，有的家庭甚至达到了7台。
　　一个家庭安装数台家用空调有许多弊端：1.整机能效比低，一般为2.7—3.1，具体表现为家庭耗电量大，城市电网峰值剧增；2.难以保证室内良好的温度场和气流场，影响室内环境的品质和舒适性；3.由于无新风且单机过滤不完全，导致室内空气质量变差；4.大量安装的室外机不但破坏大楼的外观的美感，更成为安全隐患等等。
　　中央空调几乎不存在上述问题：由于冷源集中，中央空调的能效比一般在4~5；多风口的送风和回风可以保证室内有良好的气流场和温度场；由于远离制冷机房，所以噪音污染得到有效的抑止；可以加入新风并通过及时更换过滤器，保证室内空气质量；一般安装在专用的机房，不会破坏大楼的美观，更不会造成安全隐患。鉴于上述原因．家用空调中央化的方案引起了业界的关注，陆续提出了“户式中央空调”或“小型家用中央空调”等概念。
　　按照家用中央空调的输送介质的不同，常见的有三种型式：风管式系统、冷／热水机组和vRv(变制冷剂流量)系统。
　　VRV家用中央空调是一种冷剂式空调系统，它以制冷剂(比如R22)为传送介质。vRv系统与普通的家用空调比较相近，是对普通家用空调的一种多用户的扩展，即：一台室外机通过管路能够向若干个室内机输送液态制冷剂，通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，适时地满足室内冷、热负荷要求。
　　风管式系统和冷／热水机组分别是中央空调的全空气系统和风机盘管系统的小型化，其原理基本相同。本文主要以冷／热水机组为例阐述家用中央空调的基本原理。

普通家用空调的基本工作原理

　　当热泵型空调器运行于制冷工况时，四通阀换向使图中实线接通。这时，室内换热器成为蒸发器，而室外换热器成为冷凝器。从室内换热器来的低温低压过热气经四通阀和消声器进入气液分离器．分离出液体后，干过热气被压缩机吸入压缩成为高温高压的气体徘出，气体经四通阀进入室外换热器放热冷凝，成为过冷液。过冷液经毛细管阻力降压后成为低温低压两相流体，进入室内换热器蒸发吸热(此时室内空气被降温)，再一次经四通阀和气液分离器进入下一循环：图中过滤器主要用于制冷剂与压缩机油的分离，以保证换热器的换热效率。
　　当热泵型空调机运行于制热工况时，四通阀换向使图中虚线接通。这时、室内换热器成为冷凝器，室外换热器成为蒸发器。从室外换热器来的低温低压过热气经四通阀和消声器进入气液分离器，分离出液体后，干过热气被压缩机吸入压缩成为高温高压的气体徘出，气体经四通阀进入室内换热器放热冷凝(此时，室内空气被加热)．成为过冷液，过冷液经毛细管阻力降压后成为低温低压两相流体．进入室外换热器蒸发吸热，随后过热气经四通阀和气液分离器进入下一循环。
　　为防止制热时因除霜导致室内舒适性下降，采用了热气旁通不间断制热除霜方式。除霜时，运行原理基本与制热相同，只是将融霜电磁阀打开。从压缩机出来的高温高压的过热气有一部分被分流到室外换热器的人口，迅速把室外换热器的温度提高到O℃以上，融掉室外换热器上的霜层，使换热器保持良好的换热效率。
　　冷／热水机组形式家用中央空调的工作原理
　　冷／热水机组形式的家用中央空调(以下简称：冷／热水机组)的制冷剂循环与普通家用空调完全相同，即：制冷时机组的风冷换热器为冷凝器，机组的水冷换热器为蒸发器；制冷剂经压缩机压缩成为高温高压过热气体，在风冷换热器中冷凝放热，成为过冷液，再经节流装置阻力降压后成为低压低温两相流体进入水冷换热器蒸发吸热(此时载冷剂被冷却)，最后再回到压缩机进入下一循环。制热时机组的风冷换热器为蒸发器，机组的水冷换热器为冷凝器；制冷剂经压缩机压缩成为高温高压过热气体，在水冷换热器中冷凝放热(此时载冷剂被加热)，成为过冷液，再经节流装置阻力降压后成为低压低温两相流体进入风冷换热器蒸发吸热，最后再回到压缩机进入下一循环。
　　冷／热水机组的制冷剂循环与普通家用空调和VRV形式的家用中央空调的不同在于：冷／热水机组并没有直接将制冷剂作为输送介质送到用户的换热器中，而是通过水冷换热器将制冷剂的冷／热量传给专门的输送介质——载冷剂送到用户端。这种载冷剂通常为水。

　　冷／热水机组的载冷剂循环为：从各用户换热器返回的高／低温(供冷时为高温，供热时为低温)回水在集水器中混合，经空调水泵加压送入水冷换热器中换热成为低／高温（供冷时为低温，供热时为高温)载冷剂进入分水器，再由分水器分流进入各空调空间的供水管路，供水在各房间的换热设备(譬如：风机盘管)中向空调空间释放冷／热量后成为高／低温回水由回水管路回到集水器中，进入下一循环
冷／热水机组形式家用中央空调的控制原理
　　冷／热水机组形式家用中央空凋的控制原理与风机盘管中央空调系统基本类似。图3为冷／热水机组形式家用中央空调控制原理图，图中E为执行器、C为控制器、T为温度测点。
冷／热水机组的控制方式如下：
　　每个空调房间有自己独立的温度控制器，用户可根据需要设定室温。安装在温度控制器上的温度传感器及时感知该房间的温度，温度控制器根据该温度和设定室温的差别来控制风机盘管中风机的转速，从而把室内温度稳定在设定值附近。
　　各个温度控制器通过通讯环路(集中总线)与主控制器取得联系，不断把目前的状态包括用户的设定等信息及时反馈给主控制器。
　　主控制器可单独接受用户的设定，也可根据用户对各房间温度控器设定的情况决定运行工况。在某一工况下，主控制器检测空调出水温度，并将其与设定值比较，根据差别来控制压缩机运行、从而调节系统整体制冷／热量。此外，主控制器还要检验系统关键位置的压力、温度、电流等、发现异常立即采取措施并显示故障信息。准确、迅速的保护功能是系统能够长期安全稳定运行的保证。

中央空调就是个头大，但也是分四部分：

　　1、冷凝器（系统）---节流装置（系统）---蒸发器（系统）----压缩机（系统

中央空调工作原理

　　中央空调工作原理其实说透了也不复杂。
　　中央空调一般来说它是一个整体系统，由主机、末端、连接管、操控系统组成的。
　　主机是产生冷热源的房间的需的冷量，热量都是由它产生，它的大小配量是根据需要空调的面积及冷量来决定的，需要空调房间面积大就要求主机配的大，相反就小。
　　末端是所有房间内机器的称呼，是房间内冷热变换的设备。房间内所需的冷热量都是由它传递出来。它的大小是由它装的单人房间的面积与冷热量来决定的，具体情况不同需要配备不同大小的末端来适应本房间。
　　连接管道是用来输送冷热介质的。这种冷热介质一般是水或制冷剂[氟利昂]，一般家庭用的多半采用直接输送制冷剂到各个房间。这样有利于节能，大面积办公楼一般采用送冷热水的方式，就是由主机把水变冷或变热再由水泵把冷热水输到各个地方的末端。
　　随着社会的发展以及技术的进步，中央空调进入千家万户已是个必然的趋势。以前由于技术的限制，家庭采用中央空调系统既不经济也不现实，但是现在开发的家用中央空调都是技术相当成熟。在哪个房间只开那里，也只耗部分的电，相当的节能，没有像以前一样浪费太大。
　　不管怎么样变化，中央空调工作原理还是不变的，都是通过主机产生冷热源，再由连接管道送到各个末端来达到制冷制热的目的。

       ①机器选型宁大勿小，以为居住人口少，使用房间少就可降低空调型号的想法是不正确的。

　　②室外机位置一定放到通风顺畅的地方，如果通风不畅，则会大大影响空调能力。

　　③室内机位置一般不要放在卫生间或厨房的顶部，如果一定要放，则要制定好回风方案，不要在卫生间或厨房回风。

　　④室内机要留检修口以保证日后维修之用。

　　⑤送风口位置选择送风口位置，要使空调区域风能流通起来。

　　⑥送风口尺寸要保证一定的送风口尺寸，送风口过大会影响空调效果。

　　户式中央空调怎么选购房子越来越宽敞，装潢越来越考究，随着人们对室内环境美观的要求日益提高，家电早已成为了家庭装修的一部分，普通空调样式单一、外形笨重的缺陷一下子暴露无遗，已经无法与人们多样化的需求相适应。普通空调受到冷落的同时，户式中央空调由于可以很好的与家居风格相匹配、达到美观协调的效果，正逐渐为大众所接受。针对市场上户式中央空调的热销，专家提醒广大消者，选择中央空调要因房制宜，按照自己房屋的结构和预想中的装修效果选择空调，有些房子的格局并不适合安装中央空调，如果盲目安装，不仅会影响使用效果，还会造成返工等不必要的麻烦。

　　怎样做到因房制宜选空调呢？层高不足2.7米和总面积不到100平米的房子都不适宜安装中央空调。房屋的层高如果小于2.7米，在安装中央空调后高度将小于2.4米，人身处其中会感到“头重脚轻”，影响居住舒适度，所以层高2.7米以下的房屋最好不要选择中央空调，即使安装中央空调，也要采用局部吊顶的方法，避免大面积的压迫感。户式中央空调对房屋面积也有一定的要求，如果房屋总面积不足100平米，使用中央空调就不划算，这种情况下普通空调倒不失为一个明智的选择，此外，室外机的摆放位置也需要注意，室外机一般需要0.6到1立方米的空间，如果室外没有足够的空间，就会为安装和使用带来一连串的问题。

　　真正适合安装户式中央空调的房屋，需要具备以下两个基本条件：首先是房屋要够高，层高至少达到2.7米；其次面积要够大，总面积100平米以上。由于现在市场上户式中央空调的种类很多，所以即使房间符合以上标准，也要根据具体情况进行选择。目前市场上的户式中央空调一般来说有水管道式、风管道式和变频多联机等几种。其中水管道户式中央空调是中央空调的小型化和家庭化，工作原理与大型中央空调相同，可以根据实际每个房间的具体状况选择不同的温度，舒适度相当高，被人们称为“真正意义上的户式中央空调”，最具代表性的是水管道户式中央空调。这类中央空调主要适用于总面积在200平米以上的复式结构房屋、别墅等大面积住宅内。风管道户式中央空调就舒适度来说，比水管道户式中央空调要差一些，而且因为风管较粗，吊顶需要加厚，因而对房屋的高度要求更高。一般来说，层高至少3米但总面积较小的房屋面比较适合风管道户式中央空调。变频多联机户式中央空调对能源的消耗很大，舒适度也较差，但是由于价格比较低，所以对一些家庭来说，也可以作为一种较为经济合理的选择，这种多联机户式中央空调通常在总面积仅100平米左右的房间内适用。

　　户式中央的兴起让居室更加美观，消费者在重视室内环境协调的同时，切记要因房制宜，依据房屋结构选择最适合的中央空调，才能达到最佳的使用效果。一些例如清华同方等知名厂商已经开始依照消费者的不同需求，为用户“量身订做”最适用的空调系统方案，专业化的安装让效果更加有所保证。从实际需求出发，再加上知名品牌的全方位专业服务，对于广大消费者来说，享受户式中央空调所带来的“星级”室内环境已经不再遥远空调　空调是空气调节的简称，是使室内空气温度、湿、清洁度和气流速度（简称四度）保持在一定范围内的一项环境工程技术，它满足生活舒适和生产工艺两大类的要求。

　　基本信息

　　作/译者：朱勇

　　出版社：人民邮电出版社

　　出版日期：2003年04月

　　ISBN：9787115110978 [十位:7115110972]

　　页数：321 重约：0.505KG

　　定价：￥27.00

　　内容提要

　　本书全面系统地讲述了中央空调的组成、各组成部件的结构与工作原理、中央空调的使用和检修基本知识,着重于空气热湿处理设备、制冷机组、空调控制系统、管道系统、消声与隔震系统的运行维护及相关的技术手段以及安全措施的介绍,对家用中央空调也作了简要介绍,目的是培养或提高从事中央空调运行管理及维修等从业人员的操作技能。本书可以作为高职高专院校制冷空调专业的专用课程教材,也可作中央空调运行、管理与检修工作人员的学习参考用书。

   主要组成部分分类：
　　一.按负担室内热湿负荷所用的介质可分为:
　　1.全空气系统 2.全水系统 3.空气-水系统 4.冷剂系统
　　二.按空气处理设备的集中程度可分为:
　　1.集中式 2.半集中式
　　三.按被处理空气的来源可分为:
　　1.封闭式 2.直流式 3. 混合式(一次回风 二次回风)
　　主要组成设备有空调主机(冷热源) 风柜 风机盘管等等

空调用制冷技术属于普通制冷范围，主要是采用液体气化制冷法。（主要是利用液体气化过程要吸收比潜热，而且液体压力不同，其沸点也不同，压力越低，沸点越低。）根据热量从低温物体向高温物体转移的不同方式，可分为：蒸气压缩式制冷、吸收式制 冷。

　　图书目录

　　第一章 空气调节的基础知识1

　　第一节 概述1

　　一、空气调节1

　　二、空气的组成1

　　三、空气的物理性质2

　　四、相关概念3

　　第二节 空气调节系统4

　　一、空气的焓?湿图4

　　二、水蒸气分压力?p??c与含湿量?d?的关系5

　　三、空气焓?湿图的应用5

　　第三节 空气调节负荷的估算6

　　一、空调负荷的基本构成6

　　二、空调负荷的估算7

　　第四节 空调水、风系统设计8

　　一、空调水系统设计8

　　二、风管系统的设计12

　　第五节 气流组织形式及空气处理16

　　一、气流组织形式16

　　二、空气处理17

　　第二章 中央空调的基础20

　　第一节 概述20

　　一、空气调节系统的分类20

　　二、空调系统的选择22

　　第二节 中央空调的类型与特点23

　　一、集中式中央空调系统23

　　二、风机盘管空调系统24

　　第三节 中央空调的运行调节与节能28

　　一、中央空调的运行调节28

　　二、中央空调系统的节能运行29

　　第四节 中央空调的管理制度31

　　一、人员的管理制度31

　　二、设备的管理制度32

　　三、运行管理制度34

　　第三章 中央空调的热湿处理设备36

　　第一节 组合式空调装置36

　　一、组合式空调机组工作流程及类型36

　　二、组合式空调机组的组成部件38

　　三、组合式空调机组的安装、运行与维修52

　　第二节 风机盘管机组54

　　一、风机盘管机组的原理及结构54

　　二、风机盘管的安装与运行57

　　第三节 变风量机组59

　　一、变风量机组的原理及特点59

　　二、变风量机组的运行管理62

　　第四节 除湿机组63

　　一、除湿机组的原理及结构63

　　二、除湿机组的选用和使用注意事项64

中央空调选购

家用中央空调选购步骤

　　第一步：确定主机型号

　　首先要考虑房屋的面积和朝向，看是否有大面积的玻璃窗，以此来计算空调最大的同时使用系数。一般而言，在普通家居环境中，实际使用时所需要的冷量往往不是全部房间冷

　　量的综合，而是低于后者，前者大约只需要达到后者的60% 70%即可。这样可节省投资，避免不必要的浪费。房间实际所需冷量可通过以下公式计算：

　　实际受冷面积=房屋建筑面积×房屋实用率×65%(除去厨房、洗手间等非制冷面积)

　　实际所需冷量=实际受冷面积×单位面积制冷量

　　注意：单位面积制冷量根据具体情况有所变化，家用通常为100~150瓦/平方米。如果房间朝南、楼层较高，或者有大面积玻璃墙，可适当提高到170~200瓦/平方米左右。

　　第二步：确定室内机与风口

　　根据实际所需冷量大小决定型号，每个房间或厅只需要一台室内机或者风口，如果客厅的面积较大，或者呈长方形，可以多加一台室内机或风口。以每12平方米需要一匹左右为准。

　　第三步：确定空调布局

　　1、主机的位置要讲究通风散热良好，便于检修维护，同时位置要尽量隐蔽，避免影响房子外观和噪音影响室内；

　　2、室内机的位置要和室内装修布局配合，一般是暗藏在吊顶内，也可以隐藏在高柜的顶部。一般室内机都是超薄型的，只需要大约25厘米的高度就可以放置。安装时要注意回风良好，使室内空气形成循环，以保证空调效果和空气质量；

　　3、管路的布置：冷水机组的冷媒管路都比较细，即使外面包上保温层，也可以方便地暗藏起来；管路需要全程保温，管件、阀件以及与管路接触的金属配件都要保温包裹起来，以防冷凝水滴漏；管路材料一般选用PP R管、PVC U管或铝塑复合管，可以保证50年不损坏；全部的冷凝水集中或就近隐蔽排放；

　　4、室内机可根据用户要求增加负离子发生器、净化除尘装置，以进一步提高室内空气质量。

　　第四步：选择适合价格的产品

　　家用中央空调的价格大约在400元/平方米左右。品牌、机型、用户自己的需求，如选择变频与非变频空调，冷暖或单冷，都会导致价格差异。

　　第五步：选择服务

　　同普通分体空调相比，家用中央空调实际上是一个“半成品”，因为它要同室内装修相配合。家用中央空调的服务，不仅包括售后服务，还包括销售前的咨询、方案设计、安装施工。可以说，要使一套家用中央空调系统能够正常运行，设计、安装、施工的重要性不亚于主机设备。

　　所以用户在购买家用中央空调的时候，一定要选择服务佳、信誉好的企业，以保障自己的利益。

空调好坏的三项指标

　　制冷(热)量、能效比和噪音的大小是衡量空调优劣的三个最为关键的指标。

　　制冷(热)量

　　空调器在进行制冷(热)运转单位时间内从密闭空间除去的热量，法定计量单位W(瓦)。

　　国家标准规定空调实际制冷量不应小于额定制冷量的95%。

　　能效比

　　又称性能系数，是指空调器制冷运转时，制冷量与制冷功率之比，单位W/W。

　　国家标准规定，2500W空调的能效比标准值为2.65；2500W至4500W空调能效比标准值为2.70。

　　噪声

　　空调器运转时产生的杂音，主要由内部的蒸发机和外部的冷凝机产生。

　　国家规定制冷量在2000W以下的空调室内机噪声不应大于45分贝，室外机不大于55分贝；2500W至4500W的分体空调室内机噪声不大于48分贝，室外机不大于58分贝。

选择家用中央空调八项注意

　　结合自身需求来挑选。业主在选择家用中央空调时，必须注意以下几点：

　　一、根据自家的房型结构，选择合适的家用中央空调。

　　二、根据所用房匹配的电源220V或380V，选择家用中央空调。

　　三、根据房间的用途和功能，选择家用中央空调的能量控制。

　　四、注意家用中央空调机组的品牌，一家要选择有生产基地的厂家，从而使服务有保证。

　　五、设计安装家用中央空调，必须考虑家庭装潢的效果，做到美观、协调。

　　六、家用中央空调系统的设计和分配，必须有空调专业人员把关。

　　七、安装人员必须经过专业培训，有厂家认可，方能施工操作。

　　八、安装配套材料必须有质保证书、性能测试报告，以确保质量的稳定。

家用中央空调选购5点提示

　　1、与普通空调安装方法不一样，小型中央空调的设计安装必须在居室装潢之前，主机通过吊顶式(甚至放在卫生间吊顶上)安装或装入壁橱内，使房内看不到主机，整体格局更简洁美观。选用这种设计的项目最好在建筑过程中安装完成，否则会对后期装修造成影响。

　　2、家用中央空调一般都不具有新风系统，即使是空气热泵型的，新风更换也只能达到15%。如想达到更好效果，需另加新风系统，例如北京阳光100国际公寓就准备在其中央空调系统之外另加新风系统。

　　3、家用中央空调室外机都会产生一定噪音，但并不很大，不过最好还是将其安装在远离卧室的阳台上。

　　4、室外机会占用阳台1平方米左右的面积。

　　5、家用中央空调的使用寿命一般为15年左右，到时需业主自己花钱更换。

选购家用中央空调10个因素

　　1、选择。选择消费者满意或售后服务信得过的家居市场。

　　2、货比三家。对同一款式、同一品牌的商品，要从质量、价格、服务等方面综合考虑。

　　3、功能选择。购买中央空调时需考虑空调系统的的功能，如系统同时兼备供暖、增加机关报风和加湿功能、增加过滤和除尘功能、增加清新空气笔杀菌功能等。

　　4、装饰。由于安装家用中央空调在先，装修工作在后，安装家用中央空调时必须确定装修方案，在保证空调效果的基础上，把空调室内机的安装位置和风管走向确定下来。一般室内机安装在过道外的局部吊顶内，风管可采用局部吊顶的方法隐蔽起来，然后把外露的送风口、回风口的大小和位置定下来。

　　5、供暖。一般条件下，对单用户住宅来讲，不建议将供暖和空调放在一起。原因有二：一是供暖要保持整个供暖期的连续，不能中断，使用空调系统功能要求不能断电、断水，否则会造成系统停机。即使在无人居住时，也要保证低限度的供暖，以防止室内结冻；二是一家一户的供暖对设备要求较高，一旦有故障要求尽快排除，只有用户自身或物业部门有维修能力的情况下才能保证供暖不致中断。因此，最好的情况是由物业统一供暖或提供暖热水，这样才能保证不中断，以免造成不良后果。

　　6、安装授权。为保证安装质量和今后的使用效果，只有获得厂家安装授权的公司才有权安装相应的家用中央空调系统。特别注意系统保修和主机保修不是一回事，空调生产厂家保证的是空调的机器的性能，而系统效果则是由正确设计和正确安装保证的。

　　7、系统验收。系统功能30%在于设计合理，20%在于空调机组质量，50%在于安装质量。由于机组多是暗装，因此安装完毕后必须进行系统验收，以保证使用效果。

　　8、安装完成后，不要忘索要保修单。

　　9、发票、合同上必须注明家用中央空调的品牌、规格、数量、价格、金额。

　　10、了解主办单位及厂家的名称、地址、联系人、电话，以便发生质量问题能及时联系解决。

中央空调清洗方案的制订是清洗工程成功的关键性工作，是一套清洗现场可以具体实施的纲领性文件，清洗操作者可依据此文件进行操作和控制。主要内容有：

1、方案编制依据

2、需清洗设备的概况和清洗的范围

3、清洗的意义

4、清洗前的准备工作

5、清洗操作流程和工艺流程

6、清洗的质量标准

7、工程期限或工程进度安排计划

一、中央空调水系统清洗

1、中央空调在调控温度方面起着举足轻重的作用。空调经过长时间运行，空调冷冻水、冷却水系统、制冷主机及风机散热盘管不可避免的出现了水垢、锈蚀和粉尘问题。具体分析如下：

• 腐蚀：空调系统的冷却、冷冻水未经处理有极强的腐蚀性，如将普通钢片或铁钉放入水中，几天后就会出现铁锈，放置时间越长则锈蚀越严重。设备内壁常因腐蚀造成锈渣脱落，甚至于穿孔，脱落的锈渣会堵塞盘管，使制冷效果下降；同时腐蚀的存在使设备的使用寿命大为缩短。
   • 结垢：管道内溶于水中的无机盐结晶后，在冷凝器等换热面管壁上形成水垢，导致热交换效率降低，制冷效果下降，严重时下降30%。同时垢的增加，则用电量增加或燃料消耗量上升，严重时增加35%。
   • 生物粘泥：由于水的泥土、泥沙、腐殖物形成污垢，加上细菌、藻类等微生物及其分泌物形成的生物粘泥，严重时造成管路堵塞；而污垢、粘泥会影响热交换效率，多耗电能，造成高压运行，严重时造成超压停机。所有这些严重地影响了空调系统的正常运行。
所以中央空调系统出现水垢、锈蚀、淤泥、细菌和藻类问题将直接导致制冷能力减弱，使用寿命缩短、运行可靠性降低、能耗提高导致运行费用增加。为使中央空调系统在最优化状态下运行，就必须对空调系统的冷却水和冷冻水系统进行专门的化学药物处理：清除水垢、锈蚀、粘泥、杀菌和防腐蚀处理，意义在于：
   • 节约能源、降低运行成本。在中央空调的蒸发器和冷凝器传热过程中，污垢直接影响着传热效率和设备的正常运行，中央空调机组运行结果表明，未进行清洗的空调机组运行一段时间后用电或燃料消耗将增加10-30%
   • 延长使用寿命，减少设备折旧使用费。
   • 减少事故停机，改善制冷效果。清洗可去除污泥，使管路畅通，水质清澈。同时除垢、防垢，提高了冷凝器、蒸发器的热效率，从而避免了高压运行超压停机现象，提高了冷冻水流量，改善了制冷效果，使系统安全高效运行。
   • 为用户节约大量维修费：未经处理的中央空调，则会出现管道堵塞、结垢、腐蚀，超压停机直至发生事故，如主机因腐蚀泄漏、溶液污染，则需更换铜管，更换溶液，维修主机，一般需维修费20-50万元。而经过处理后，既可减少维修费用，又可延长设备使用寿命，还能为业主减少几十万几百万的损失。
   • 改善工作环境。锈水、污水、污泥、菌藻都会对周围环境造成不良影响，而清洗能有效地解决这些问题，从而改善了周围环境又保护生态环境，同时空调系统所供应的冷暖气清新、优质，有利于使用者的身体健康。

2、水系统清洗流程及步骤

清洗流程步骤：采取先清洗中央空调冷却塔、机房（蒸发器、冷凝器）开始向末端水管道清洗的施工方式进行操作。

　杀菌灭藻清洗－－－－清洗系统－－－预膜－－－缓蚀阻垢

冷温水系统

（1）第一步杀菌灭藻清洗：

清洗膨胀水箱，然后在水箱中投加杀菌灭藻剂，开泵循环16-24小时，作全系统的灭菌灭藻剥生活污泥处理。

（2）第二步清洗系统

冷冻水后，加至水满，然后于膨胀水箱投加系统清洗剂，开泵循环24小时，将系统内的浮锈、油污渗透剥落。

（3）第三步预膜

排放冷冻水，将清洗出的锈渣、污泥排出冷冻系统之处。拆开冷冻系统Y型过滤网，清除滤网杂物，再封好过滤器，向系统注水排气至冷冻水满。然后于膨胀水箱投加预膜剂，开冷冻泵循环半至48小时，排放2/3水进行第四步。

（4）第四步缓蚀阻垢

于膨胀水箱中投加缓蚀剂，开泵循环2小时，使药物均匀分布在系统中。试测PH值，PH值正常在8-10的情况下做浸片试验。该药剂在系统无泄漏的情况下，能保持一年的防锈效果。

冷却水系统

（1）第一步

用高压水枪清洗冷却塔盘、填充料等，洗净其灰尘、污泥和青苔。

（2）第二步

于塔中投加杀菌灭藻剂，开泵循环16-24小时，作全系统的灭菌灭藻处理。

（3）第三步

在塔中投加系统清洗剂，开泵循环16-24小时，该药剂能把冷却系统的浮油污渗透剥落。

（4）第四步

排放冷却水，清洗冷却塔，拆开冷却水系统Y型过滤器，清洗过滤网内杂物，加满。

（5）第六步

在冷却塔中投加预膜液，开泵循环48小时，该药剂能在金属表面涂上一层膜，防止水中溶解氧吸附在管壁上。

二、中央空调风系统清洗

1 、支风管的清洗步骤:

A、测机器人对风管内部进行检测录像;机器人从检测口放入要检测的风管内，对风管内部污染状况进行检测，通过监视的摄像单元可从显示器上看到风管内部污染的情况及整个检测的过程跟踪录像，并随时填写一些相关记录。

B、吸尘箱吸风管与主风管上的吸尘开口连接;风管上开一个口作为吸尘器设备的吸管接口使用,接处用专用软管连接通风管道和吸尘器（开口位置离送风口较近可利用现有的风口作为吸尘器的吸管接口）。

C、拆下支风管上的散流器及回风口进行清洗消毒后吹干; 将散流器全部拆下，放到指定的地点集中进行清洗，灰尘如果松软易吹除，可使用高压空气进行吹洗，如果沾有油污、油垢较多应将专用清洗剂喷洒其表面5分钟-10分钟后，用清水进行清洗，干净后晾干（吹干）待装。

D、用软刷、喷嘴、电动万能刷等工具对支风管进行清洗,未被清洗的支风管与主风管连接处的防火阀处于关闭状态,清洗时吸尘箱处于开启状态;清洗时对于对于中央空调通风系统尺寸较小的风管，用电动万能刷进行清理，对弯曲的通风管段及立管，用空气软刷或者空气喷嘴进行清理.

E、检测清洗效果,直至达到视觉清洁为止;检测时检测机器人进入管道内进行检测观察,用肉眼检查到清洁为合格。

2、主风管的清洗步骤:

A、新风口防火阀以及主、支风管相连处的防火阀,必要时清洗段两端用气囊封堵,并开启吸尘箱;

B、区分不同规格的风管,分别用清洁机器人、电动万能刷、空气喷嘴等工具进行污染物的清理吹扫,吸尘箱产生的负压对污染物进行收集; 将清洁机器人放入清洗的中央空调风管内进行清扫作业，由近而远清扫风管内壁，清扫时使刷头或机器人沿作业口进入管道，剥离管道内壁附着污染物，使其可以被吸尘器制造的气流输送到吸尘器并被吸收。通过监视的摄像单元可从显示器上看到风管内部的清洗及设备的工作情况，以便通过操作按钮控制机器人手臂升降高度、滚筒刷及行进的方向。在用空气喷嘴进行吹扫作业时，吹扫设备沿作业口进入风道，进行高压空气吹扫，用压缩气流输送污染物。必要时可与清洁机器人配合使用，使风管内的灰尘能彻底地被吸出。

C、清洗后取出工具,用用检测机器人进行效果检测并录象,安装散流器及回风口,安装活门并关闭,打开防火阀,填写记录。

3、竖向或坡度及落差大于38o风管的清洗步骤：

A、竖向风管一般只在空调机房或通风竖井内,鉴于这种情况要把吸尘器的接口开在风管的底部.在最高处用高压吹气装置向管内进行反复吹洗.

B、对于坡度及落差大于38o的风管也基本按上述方法用高压吹气装置向风管内进行反复吹洗。

4、风管附件的清洗步骤:

风管附件近处开孔,利用小型负压清洗集尘设备清扫(注意:风管探测装置一般与与火灾预警装置连接,在移动或解除风管探测装置前,确定火灾预警装置处于关闭状态。

5、过滤网的清洗步骤:

A、卸空调过滤网时不要碰到机组的金属部分,防止刮伤,拆下空气过滤网后轻轻拍弹或使用电动吸尘器除尘。

B、如果过滤网积尘过多，可用水或中性洗涤剂,但不能使用50度以上的热水清洗,以免变形，也不要用海绵清洁，否则会损坏过滤网表面。

C、用清水冲洗干净后，放到阴凉处吹干,千万不要在阳光下暴晒或在火炉旁烘干,因为那样会引起过滤网变形。

D、将吹干后的过滤网安装到机组原处,整个过滤网保养过程结束.

6、室外空气入口的清洗步骤:

A、查看风口外部情况，检查外部天窗情况，查看玻璃和涂料是否完整.去除所有的碎片和脱落的涂料,以防止它们掉到中央空调系统中.

B、清洗入风口内部,检查天窗调控器,天窗叶片和框架的牢固和完整性。用喷嘴或刷子清洗，去除所有的碎片、污垢和脱落的涂料。清洗时要与空气流动的方向相反。保证有充足的排水装置。如果没有，需要一个干湿吸尘器去除所有剩余的水。

C、如果金属表面腐蚀，表面需要进行刮去腐蚀的表面，重新喷涂料，以防止进一步的腐蚀。（注意：如果清洗过程中需要用水，在清晰之前，需要覆盖所有的电箱、传感器、适度感应装置以起到保护作用。）

7 、混合箱的清洗步骤：
A、对混合箱进行开口，首先要将中央空调的面板挪开，或使用现成的开口。需要注意的是：如果将面板打开，需要将风堵或垫圈留好以便恢复使用。检查混合箱管壁，并查明其内部污染的情况，并做出清洁建议。同时还要检查金属腐蚀的情况和其结构是否完整。对混合箱初步的清洗是将其浮土清除掉。使用便携式负压吸尘设备来清洗混合箱，它可以有效地清除所有的碎片和空气中的粉尘。吸尘器所配的工具应根据现场的实际情况进行使用。如果必须使用水洗，须确保清洗前准备好排水的装置。

B、如果金属已经被腐蚀了，那么需要进行表面处理。要对腐蚀表面进行刮擦，并涂漆以防止金属表面继续被腐蚀，并且防止污染物进入第一层过滤板。喷涂所使用的漆应符合当地标准，并且应该与原有中央空调器使用的漆一样。

C、在初步清洁后，对混合箱进行检查。如果箱内有绝缘层，检查其是否完整。如果有绝缘层脱落情况，用胶将其粘好，并将脱落碎片清理干净。用手按压绝缘层看其是否完整。如果绝缘层损坏脱落，注意要记录在检查报告中。

D、清洁完毕后，将所有清洁设备收好，将面板开口复原，并涂上必要的密封胶。

8、扩散器的清洗步骤：

A、将连接管道的扩散器的口封好，可以防止喷头所喷出的脏东西扩散出去。用宽胶带或类似的东西来封口（要确保胶带不要把漆粘下来）。或者也可以用一个过滤介质来封口。

B、离管道操作开口最远端的扩散器的口不要封上，以保证管道中有空气补充，并且可以产生最大的空气量流向碎片收集设备。扩散器其他达不到的地方需要用手工进行清洁。请参看操作手册以获得更详细的介绍。

9、静压箱的清洗步骤：

洗静压箱时，首先需要在静压箱某一端开孔（根据现场拟订），用便携式负压吸尘设备吸除腔体内表面的灰尘，之后用空气负压机对腔体内及微穿孔内的*材（纤维棉）进行反复吹洗，以达到疏松、激活纤维棉的目的，从而更好的起到消声作用。之后，再用便携式负压吸尘设备在腔体内进行反复吸尘。最后，使用杀菌消毒剂进行消毒处理。

10、空调主机的清洗步骤：

A、清洗空调机组应该在回风管道清洗完毕之后进行，关闭送、回风管上的风阀，若是电动阀，则请物业部门协助关闭。

B、取出回风段上的空气过滤器，在水房用水清洗干净，放于通风良好的地方晾干。

C、用吸水吸尘器把机组回风段内换热盘管及箱体四壁上的灰尘洗干净，对换热盘管里层间隙内的灰尘，用压缩空气喷吹，操作时应防止盘管翅片折弯、变形，一边喷吹一边用吸尘器收集灰尘。

D、在灰尘收集完毕后，用水冲洗四壁和换热盘管，污水通过排水管排于机房地漏。冲洗干净后，再用压缩空气吹干。

E、在机组送风段，因为有电机和接线盒，所以禁止用水直接冲洗。先用遮盖物把风机和线盒包裹严实，防止进水。用吸尘器把送风段内换热盘管及箱体四壁上的灰尘吸干净，对换热盘管里层间隙内的灰尘，用压缩空气喷出，操作时应防止盘管翅片折弯、变形，一边喷吹一边用吸尘器收集灰尘。

F、取下包裹风机及接线盒的塑料袋，检查风机和接线盒是否进水，否则要及时处理。

11、现场恢复步骤

A、将清洗设备断电，把清洗设备上的污染物清理干净并装箱，将设备运行至下一个工作区间段。

B、清理现场，集尘箱中的过滤器拆除更换，污染物收集并且集中处理。

C、现场秩序恢复如初，，保证现场设备设施不受污染。

D、转入下一个工作区间的清洗，操作程序如上
