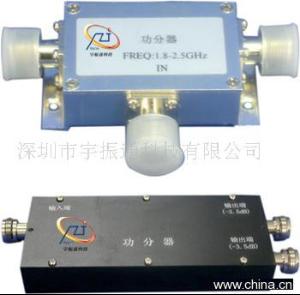

功分器

功分器全称功率分配器，是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时可也称为合路器。一个功分器的输出端口之间应保证一定的隔离度。功分器的主要技术参数有功率损耗、各端口电压驻波比，功率分配端口间的隔离度、功率容量和频带宽度等。

功分器全称功率分配器，是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时可也称为合路器。一个功分器的输出端口之间应保证一定的隔离度。功分器的主要技术参数有功率损耗（包括插入损耗、分配损耗和反射损耗）、各端口的电压驻波比，功率分配端口间的隔离度、功率容量和频带宽度等。

编辑本段系列

　　1、400MHz-500MHz频率段二、三功分器，应用于常规无线电通讯、铁路通信以及450MHz无线本地环路系统。
　　2、800MHz-2500MHz频率段二、三、四微带系列功分器，应用于GSM/CDMA/PHS/WLAN室内覆盖工程。
　　3、800MHz-2500MHz频率段二、三、四腔体系列功分器，应用于GSM/CDMA/PHS/WLAN室内覆盖工程。
　　4、1700MHz-2500MHz频率段二、三、四腔体系列功分器，应用于PHS/WLAN室内覆盖工程。
　　5、800MHz-1200MHz/1600MHz-2000MHz频率段小体积设备内使用的微带二、三功分器。

编辑本段使用后的事例

　　问：分配器，分支器和功分器是同一类器件吗？它们有什么不同，可以互相代换吗？
　　答：肯定它们不是同一类器件；其用途和作用也不尽相同。分配器是有线电视传输系统中分配网络里最常用的器件，它的功能是将一路输入有线电视信号均等的分成几路输出，通常有二分配，四分配，六分配等。随着有线电视网络的频率不断提升，功能不断加强，因此对分配器的要求也不断提高。工作的频率范围5MHz－870MHz，甚至更宽；有线电视网络中射频的各种接口阻抗均为75Ω，为实现阻抗匹配，因此分配器输入端和输出端阻抗均为75欧；分配损失即插损，在系统中总希望接入分配器的损耗越小越好，分配损失的大小与分配路数是有直接关系的，二分配器的分配损失一般在3.5dB，四分配器的分配损失一般在8dB。分配器在使用中还可分为电流通过型、双向通过型；户外型、户内型等等。分支器的功能是从所传输的有线电视信号中取出一部分馈送给支线或用户终端，其余大部分信号则仍按原方向继续传输。通常有一分支器、二分支器、四分支器等等，其他性能和分配器大致是一样的。功分器的功能是将一路输入的卫星中频信号均等的分成几路输出，通常有二功分、四功分、六功分等等。功分器的工作频率是950MHz－2150MHz，卫视烧友想必对功分器是再熟悉不过了。以上三个器件的用途和性能是完全不同的，但在日常使用中往往容易把名称混淆了，使得人们在使用中容易产生困惑。

功分器，耦合器，顾名思义，功率分配器，功率耦合器；

功分器、耦合器基本上都用在射频信号中的无源器件，起到根据实际需要分配信号的目的。

合路器是将不同频段的信号合路为一路信号输出的无源器件。其功率损耗各有不同，和工艺有比较大的关系。

功分器和耦合器都是功率分配器件，只是功分器是均分的，比如二功分平均分为两路，三功分平均分为三路；耦合器耦合输出端和直通端的分配功率不平均，当然功分器和耦合器都有损耗的。

无源器件根据实现原理分为微带型和腔体型两类。微带型利用1/4波长的微带线，腔体型利用谐振腔。
相对而言，微带型器件便宜但插入损耗达0.5dB，而腔体型贵一些但插入损耗只有0.1dB。
    功分器是最常见的无源器件，用于将一路信号均分为多路信号，起着功率平均分配的作用，常见的有二功分、三功分、四功分。功分器反向应用就成了合路器。
    耦合器是将一路信号分为不等的两路信号。耦合器有三个端子，分别为输入、直通和耦合端。根据输入与耦合端的功率差，分为5dB、6dB、7dB、10dB、15dB等多种型号，也可以根据直通和耦合端的比例，分为1:1，2:1，4:1等多种型号。
    3dB电桥是一种特殊的耦合器，有两个输入端，直通和耦合端的比例为1:1，因此输入与耦合端的功率差为3dB。3dB电桥用于将基站的信号合路，从效果上看相当于合路＋二功分。
